Газове реле трансформатора або реле захисту трансформатора застосовується для захисту масляних трансформаторів з розширювачами потужністю 1000 кВ-А і більше від усіх видів внутрішніх пошкоджень, що супроводжуються виділенням газу та прискореним перетіканням масла з бака трансформатора в розширювач, а також від витоку масла з трансформатора та попадання повітря у бак.

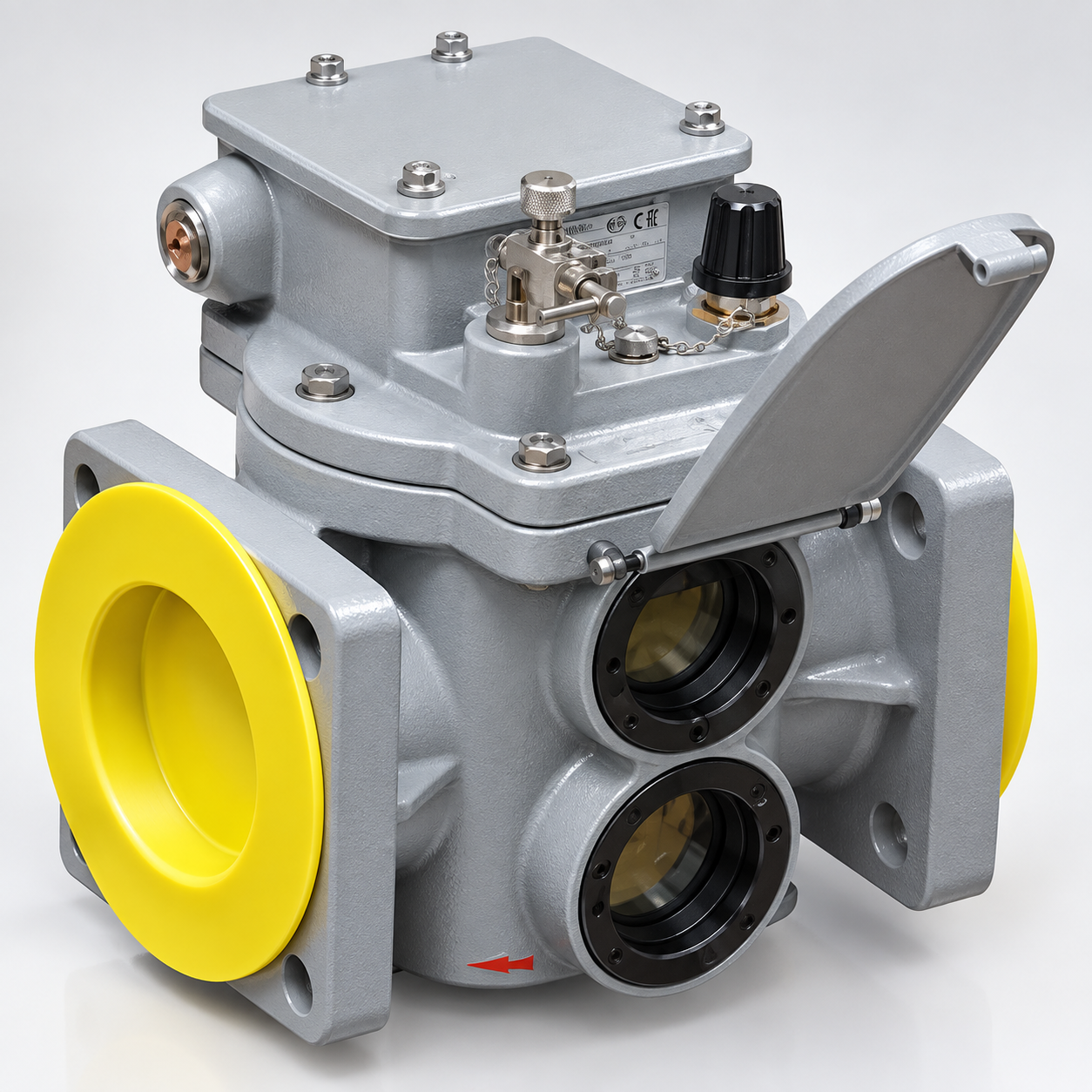

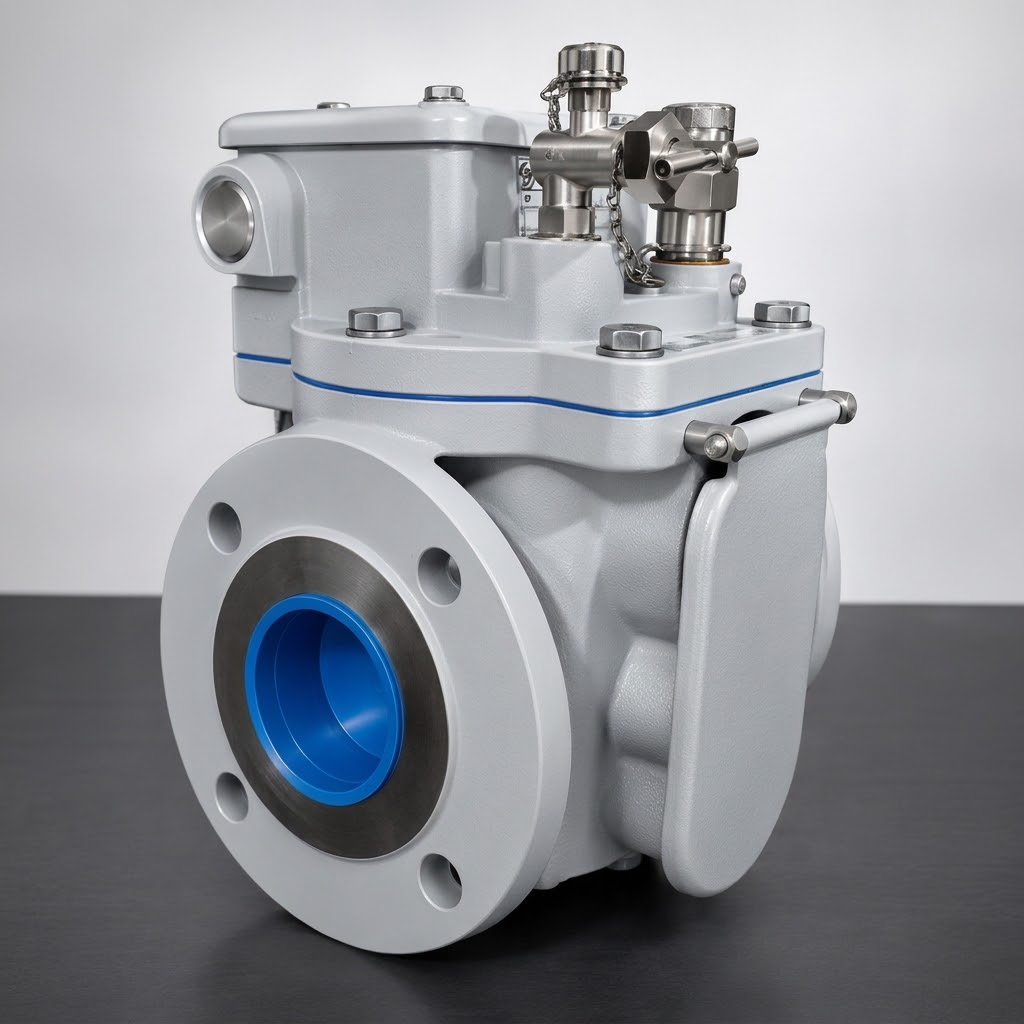

-типу BF (реле Бухгольца) BF-50, BF-80

Використовуються як захисний пристрій, реагуючи на такі відмови в трансформаторі: газоутворення під час експлуатації, втрати та витоки ізоляційних рідин.

При незначному виділенні газу спрацьовує перша ступінь (сигнал), а при бурхливому потоці масла або великому об'ємі газу — друга ступінь (миттєве відключення трансформатора від мережі).

Основні характеристики (BF-80/Q)

• Застосування: Масляні трансформатори від 1000 кВА.
• Швидкість спрацьовування за потоком масла: від 0.65 до 2.5 м/с.
• Час спрацьовування: менше 0.1 с при перевищенні швидкості потоку.
• Номінальна напруга: від 24V до 220V / 230V AC/DC (діапазон 12V–250V).
• Номінальний струм: від 0.05 А до 2 А.
• Ступінь захисту: IP54.

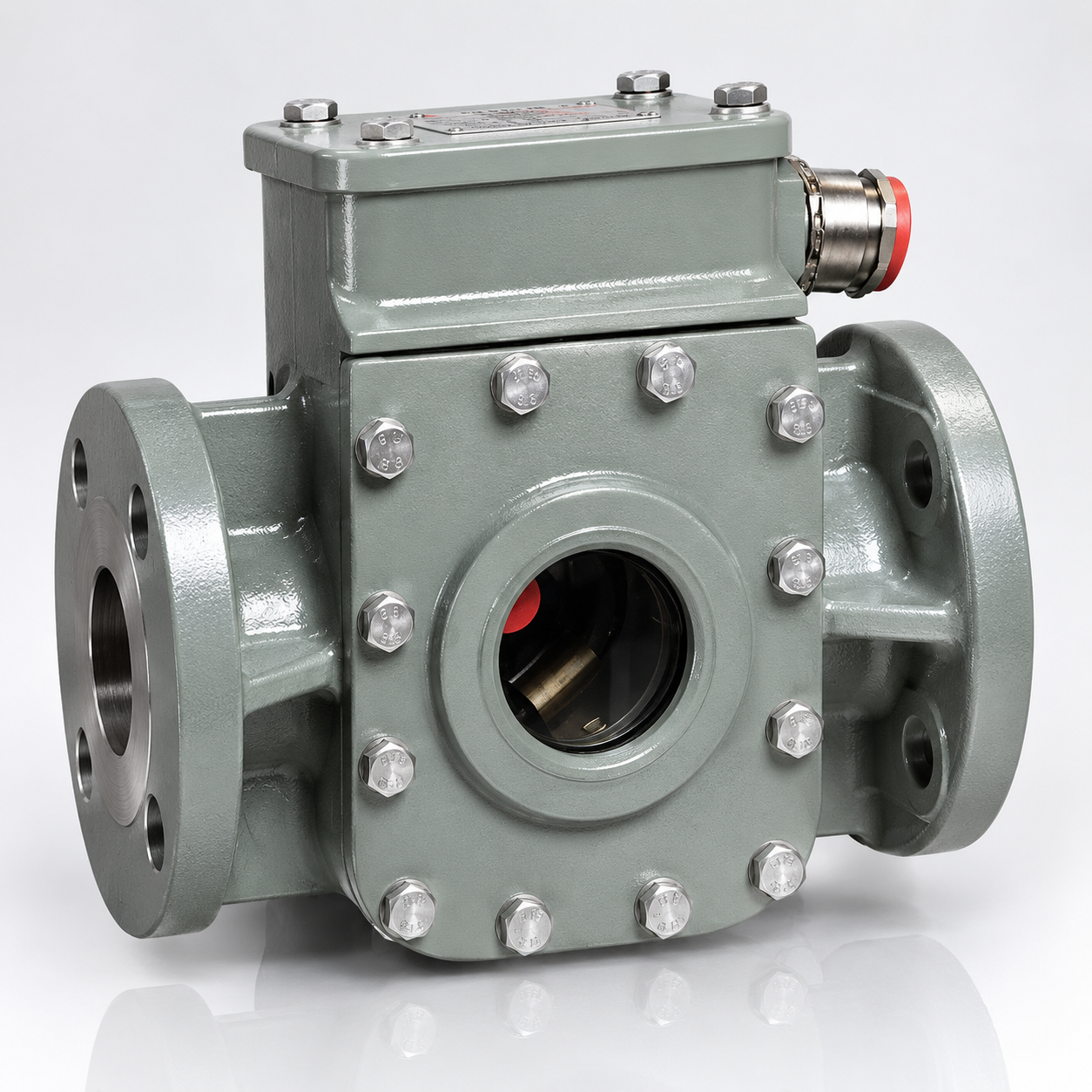

-Реле контролю для ступінчастого перемикача (URF) URF25/10

Струменеве реле URF-25/10 (однопоплавцеве реле Бухгольца) — це захисний пристрій, призначений для контролю потоку масла та захисту пристроїв регулювання під навантаженням (РПН/ступінчастих перемикачів) масляних трансформаторів.

На відміну від двопоплавцевого газового реле BF-80, яке реагує як на повільне виділення газу, так і на швидкий потік масла, модель URF-25/10 фокусується саме на швидкості потоку маслогазової суміші (струменя) між баком перемикача та розширювачем.

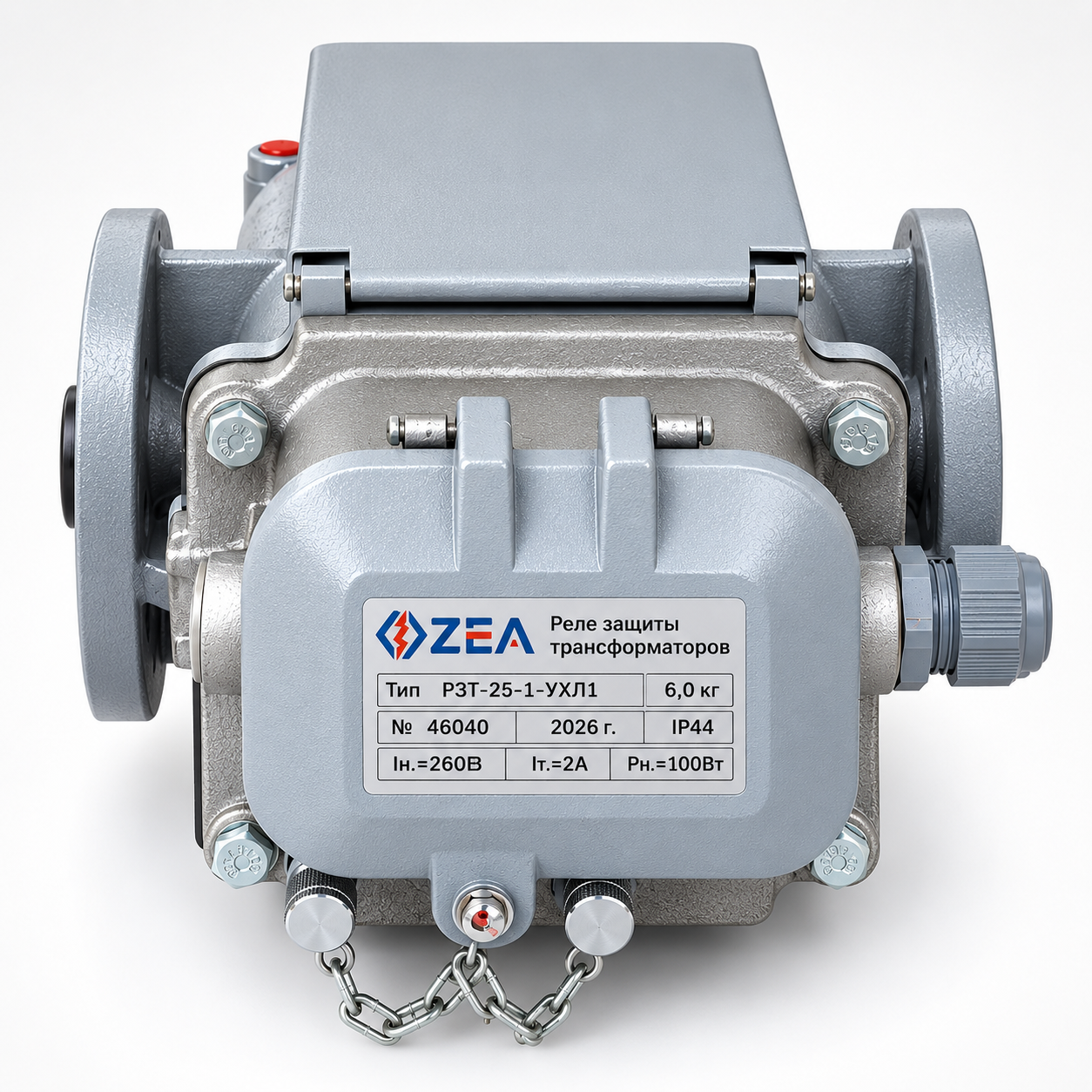

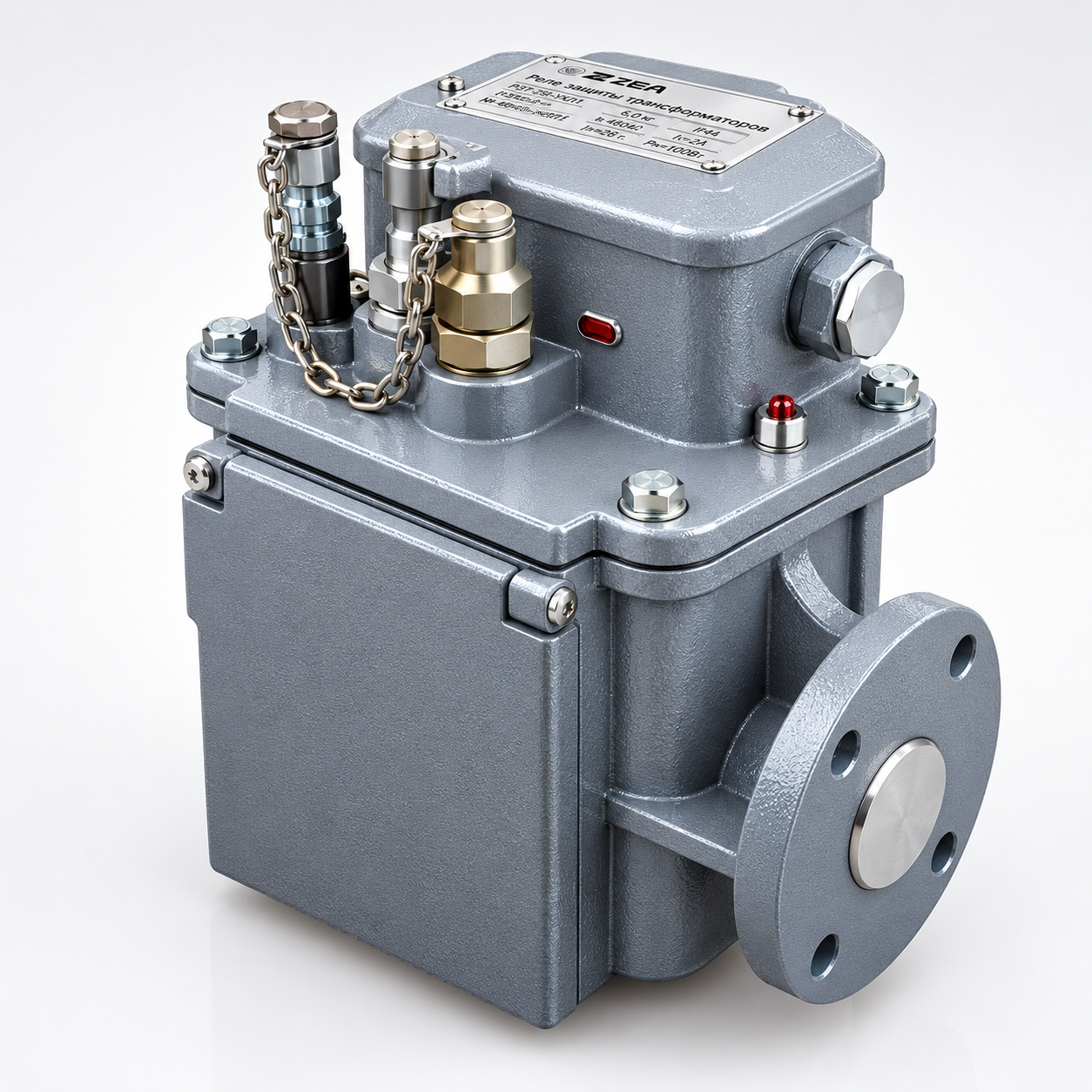

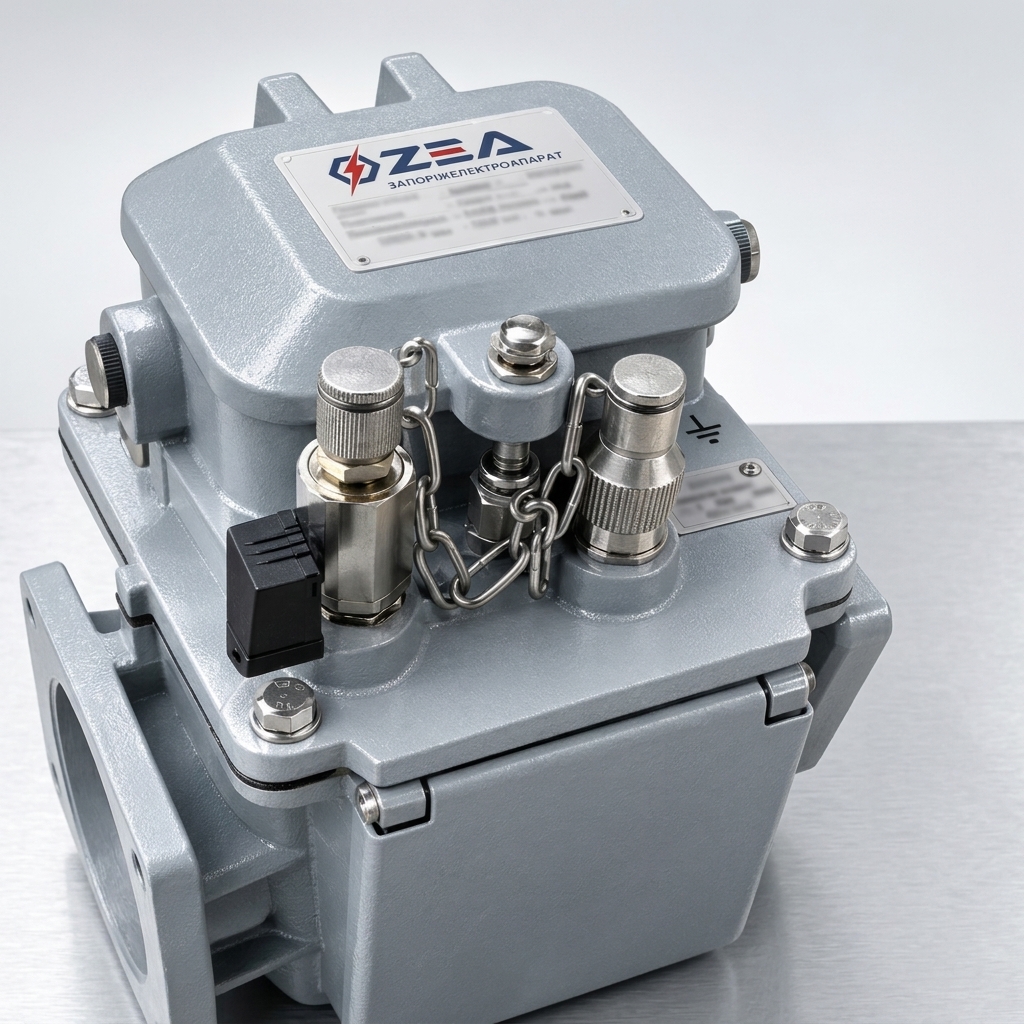

-Реле захисту трансформатора (РЗТ)  РЗТ-80, РЗТ-50, РЗТ-25

Це спеціалізований технологічний захисний пристрій (газове або струминне реле), призначений для захисту масляних трансформаторів, автотрансформаторів та реакторів із розширювальним баком від внутрішніх пошкоджень. Його встановлюють на сполучному трубопроводі між баком трансформатора та розширювачем

Основні функції газових реле РЗТ

Пристрій реагує на внутрішні пошкодження трансформатора (виткові замикання, іскрові розряди, електричну дугу, витік мастила або потрапляння повітря) і формує два типи сигналів:

1.  «Попередження» (Сигнал) — спрацьовує при повільному виділенні та накопиченні газу у верхній частині корпусу реле або при незначному зниженні рівня мастила.
2. «Вимкнення» (Вимк.) — спрацьовує при швидкому виділенні газів, різкому падінні рівня мастила нижче допустимого або при перевищенні порогової швидкості потоку мастила з бака в розширювач (внаслідок бурхливого газоутворення під час короткого замикання).

Лінійка модифікацій реле РЗТ

Залежно від потужності обладнання та діаметра сполучного трубопроводу застосовують три основні моделі:

Технічні характеристики та конструктивні особливості

• Робоче середовище: Номінальною робочою рідиною є стандартне трансформаторне мастило.
• Уставки за швидкістю потоку мастила: Залежно від налаштувань реле спрацьовує на вимкнення при швидкості потоку мастила в діапазоні 0,65; 1,0; 1,5 м/с (для РЗТ-25 поріг може становити до 2,5 м/с).
• Механічний фіксатор: Конструкція реле РЗТ оснащена механічним фіксатором, який запам'ятовує замикання контактів ланцюга «Вимкнення». Це дозволяє точно визначити причину спрацьовування автоматики навіть після відновлення рівня мастила.
• Вакуумування: Корпус реле спроєктований так, що дозволяє проводити технологічне вакуумування системи охолодження безпосередньо разом із основним баком трансформатора.
• Аналоги: Серія РЗТ є прямим функціональним аналогом радянських та закордонних реле типу РГТ-80, BF-80 (класичне реле Бухгольца) та URF.

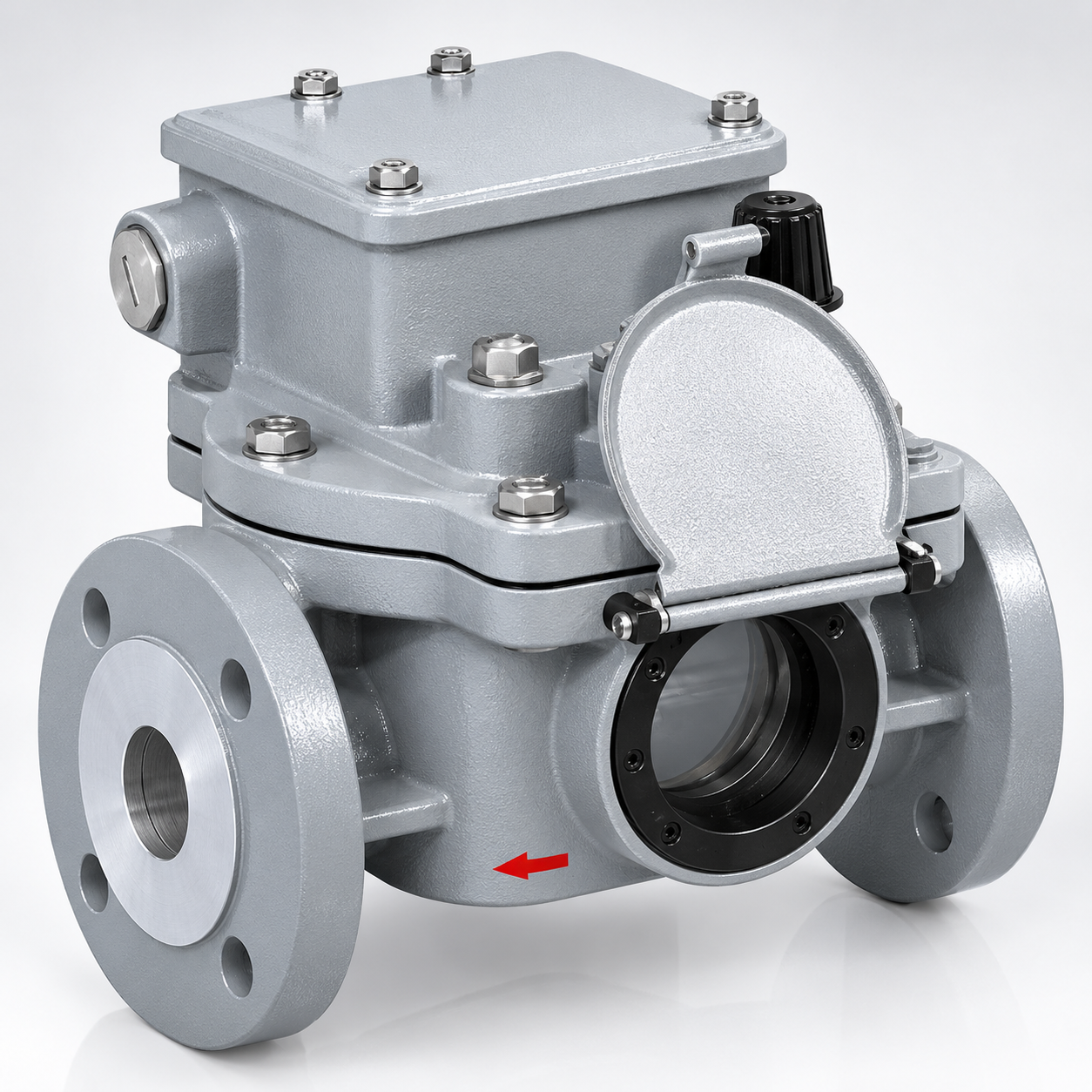

-  Захисне струменеве реле RS 2001

Високотехнологічний та надійний пристрій безпеки, створений спеціально для захисту пристроїв регулювання під навантаженням (РПН). Воно є сучасним світовим стандартом у своїй категорії та прямим функціональним аналогом реле на кшталт URF 25/10, РЗТ-25

Призначення та принцип роботи

Реле RS 2001 монтується безпосередньо у трубопровід (маслопровід) між головкою перемикача РПН та масляним розширювальним баком.

1.  Реакція на аварію: Якщо всередині бака РПН виникає електрична дуга, коротке замикання чи інший дефект, це викликає миттєвий стрибок тиску та різке витискання масла в бік розширювача.
2. Спрацьовування: Потік масла тисне на внутрішню заслінку (затвор). Як тільки швидкість потоку перевищує задане заводське налаштування (уставку), заслінка зміщується і за допомогою вбудованого магніту замикає герконовий вимикач.
3. Захист: Сигнал від реле миттєво передається на силовий вимикач, що повністю знеструмлює та ізолює трансформатор від мережі.
4. Блокування: Після спрацьовування заслінка механічно фіксується у положенні «OFF». Повернути її в робоче положення можна лише вручну за допомогою кнопки скидання (RESET) на корпусі реле після усунення причини аварії.

Основні технічні характеристики серії RS 2001

• Номінальні уставки швидкості потоку: Налаштовуються на заводі під конкретне обладнання. Стандартні варіанти: 0.65; 1.20; 3.00 або 4.80 м/с.
• Час спрацьовування: Менше 0.1 секунди при досягненні уставки.
• Електричні параметри контактів: Розраховані на напругу до 250 В (AC/DC) та струм до 2 А. Контакти можуть мати конфігурацію NO (нормально відкриті), NC (нормально закриті) або CO (перекидні).
• Клас захисту корпусу: IP66 (повний захист від пилу, бруду та потужних водяних потоків, що дозволяє використовувати реле на відкритих підстанціях у будь-яких кліматичних умовах). Корпус виготовлено зі стійкого до корозії легкого алюмінієвого сплаву.
•  Відповідність стандартам: Повністю відповідає суворим міжнародним нормам IEC 60214-1 та IEC 60076-22-1

Детальніше про продаж комплектуючих до трансформаторів у Запоріжжі та по Україні за тел. +380933152053  або надіславши повідомлення на vkkzess@gmail.com
